主题:用 iptables 实现网口流量转发——指定另一台 Ubuntu 的网口作为流量出口

学习目标

• 理解 iptables NAT 表的 POSTROUTING 链与 MASQUERADE 源地址伪装原理
• 掌握 Linux 内核 IP 转发开关(net.ipv4.ip_forward)的作用
• 掌握 Ubuntu 22.04 的 netplan 多网卡静态 IP 配置
• 理解 VMware 网络模式(NAT / host-only)在双机实验中的组合用法
• 掌握 VMware 克隆虚拟机后必须处理的问题(网卡、IP、SSH key、machine-id)
• 能独立搭建"一台 Ubuntu 指定另一台 Ubuntu 网口作为流量出口"的实验环境并验证

当日任务

1. 在 VMware 中安装一台 Ubuntu 22.04 虚拟机作为网关机(双网卡:外网口 NAT + 内网口 host-only)
2. 克隆网关机作为客户端虚拟机,改造克隆机:删除多余网卡、修改 IP、重置 SSH key 和 machine-id
3. 网关机开启内核 IP 转发,配置 iptables MASQUERADE 规则
4. 客户端默认网关指向网关机内网口
5. 验证:内网互通 → 跨网段转发 → 域名访问,并用 tcpdump 抓包确认流量经过网关机外网口
6. 反向验证:删除 MASQUERADE 规则后转发失效,证明转发由 iptables 实现

我的进度

一、实验原理

需求:VM-B 没有外网出口,指定 VM-A 的网口作为流量出口,即 VM-B 的所有出网流量都经 VM-A 转发。

数据包流转:

VM-B (192.168.239.2)
  │  发往外网的包,目标 MAC 是 VM-A 内网口
  ▼
VM-A 内网口 ens37 ──► FORWARD 链 ──► 外网口 ens33
                          │
                          └─ NAT 表 POSTROUTING:MASQUERADE
                             源地址 192.168.239.2 伪装成 ens33 的 IP
                             回程包再经 NAT 还原,发回 VM-B

三个必要条件:

为什么必须 MASQUERADE? VM-B 的地址是私网地址(192.168.239.2),VM-A 转发出去后,外网服务器无法向这个私网地址回包。MASQUERADE 把源地址改成 VM-A 外网口地址,回包先回到 VM-A,再由 NAT 状态表还原成 VM-B 的地址送回。这是最常见的"内网借道上网"方案。

二、VMware 网络规划

虚拟机网卡分配:

• VM-A(网关机):2 块网卡 → 网卡1 选 NAT,网卡2 选 host-only(VMnet1)
• VM-B(客户端):由 VM-A 完整克隆而来,改造后保留 1 块 host-only 网卡

VMware 添加网卡:虚拟机设置 → 添加 → 网络适配器 → 选网络连接方式。添加后虚拟机内要等系统识别,用 ip addr 确认新网卡名。

三、配置 VM-A(网关机,全新安装)

1. 添加第二块网卡并确认网卡名称

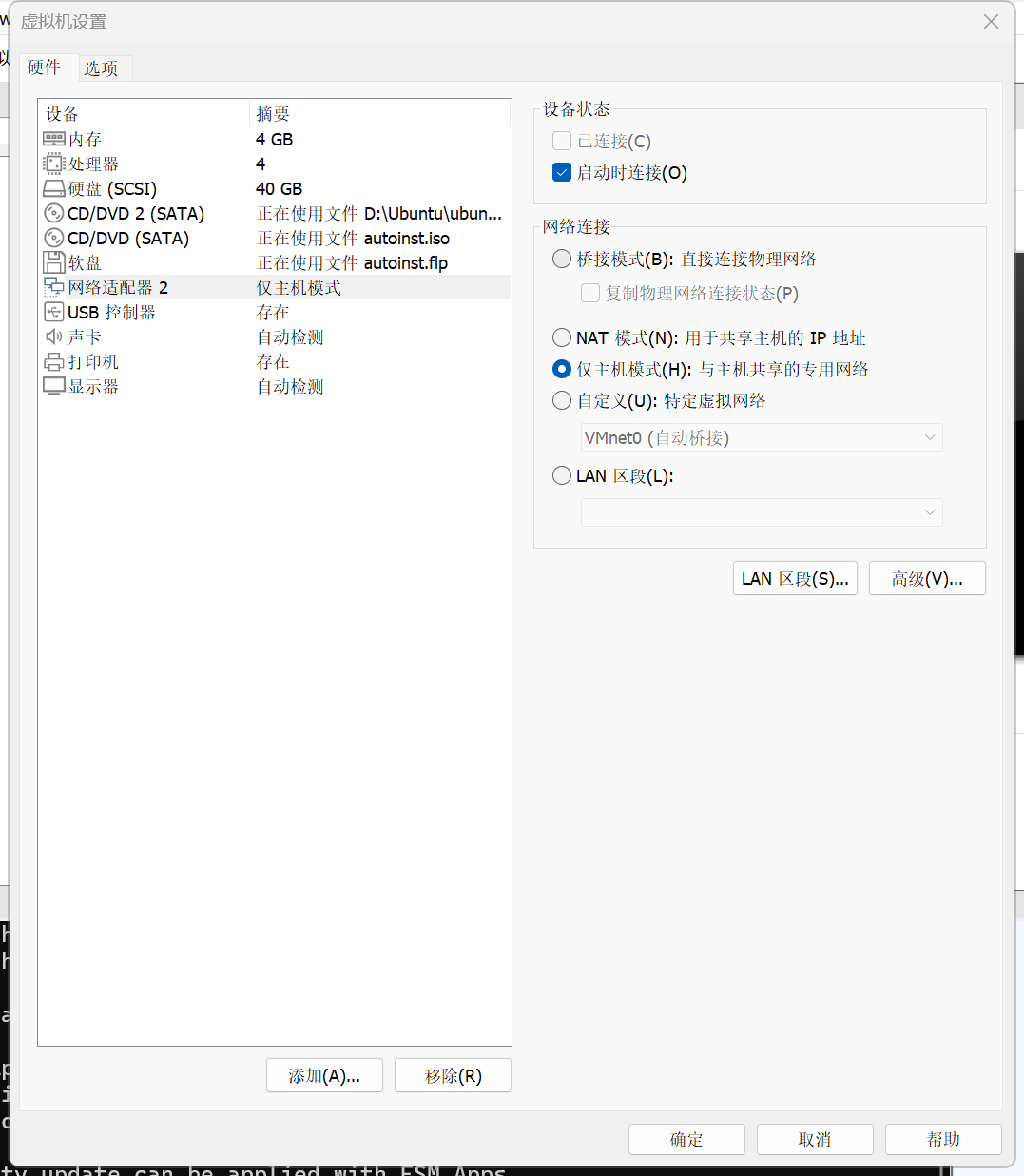

VMware 设置 → 添加 → 网络适配器 → 仅主机模式(VMnet1)。

开机后:

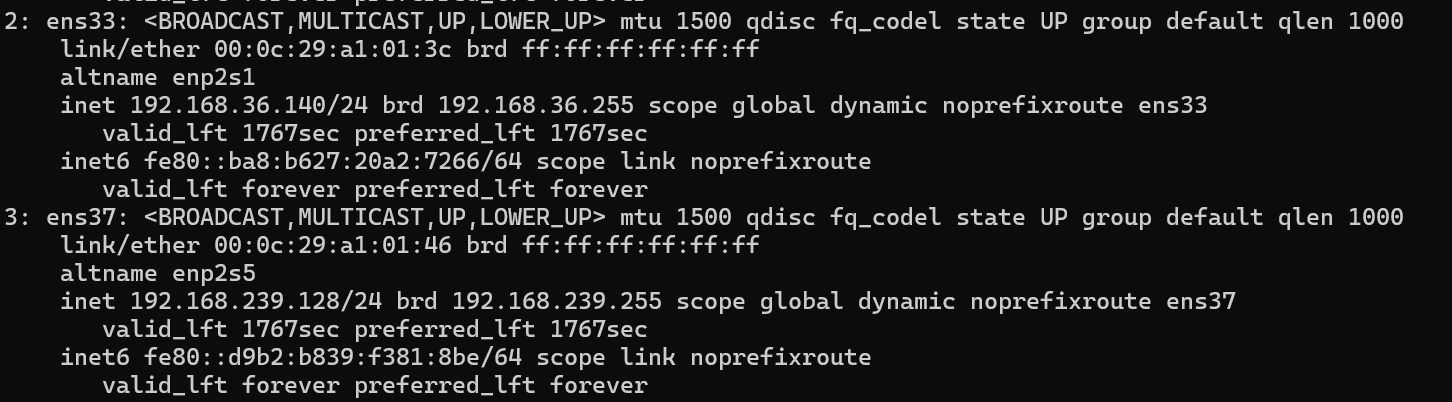

ip addr

• ens33:有 DHCP 地址 → 外网口(NAT)
• ens37:新出现的网卡 → 内网口(host-only),此时还是 DHCP 分配的临时地址

2. 给内网口配静态 IP

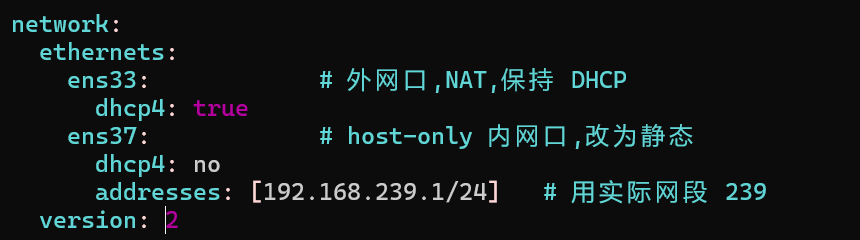

sudo vim /etc/netplan/00-installer-config.yaml

network:
  ethernets:
    ens33:            # 外网口,NAT 模式,DHCP 即可
      dhcp4: true
    ens37:            # 内网口,静态 IP,作为 VM-B 的网关
      dhcp4: no
      addresses: [192.168.239.1/24]
  version: 2

sudo netplan apply

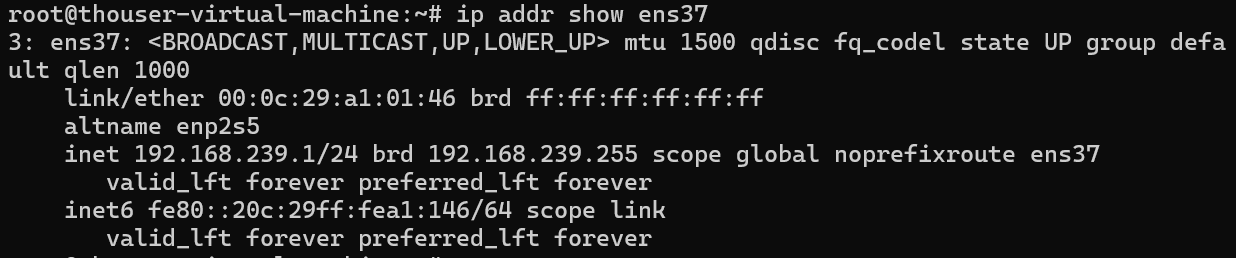

ip addr show ens37

验证静态生效:

# 之前(DHCP):inet 192.168.239.128/24 ... scope global dynamic noprefixroute
#             valid_lft 1767sec   ← 租约倒计时
# 之后(静态):inet 192.168.239.1/24 ... scope global noprefixroute
#             valid_lft forever   ← 永久

dynamic 关键字消失 + valid_lft forever = 静态配置生效。

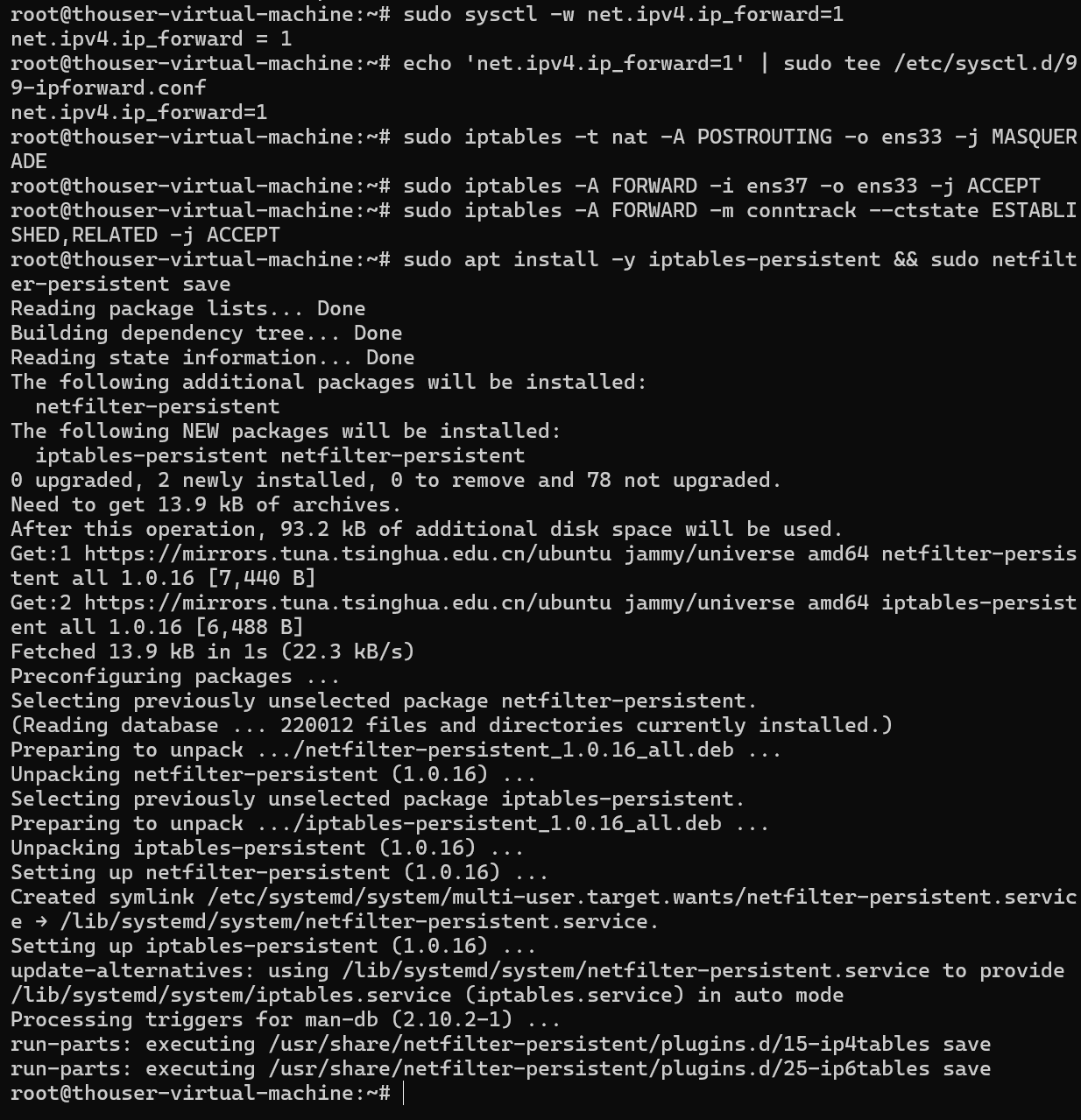

3. 开启内核 IP 转发(关键开关)

# 立即生效
sudo sysctl -w net.ipv4.ip_forward=1

# 永久生效
echo 'net.ipv4.ip_forward=1' | sudo tee /etc/sysctl.d/99-ipforward.conf

验证:sysctl net.ipv4.ip_forward 输出 1 即生效。

4. 配置 iptables 转发规则(核心)

# 从内网口进来、从外网口出去的流量做源地址伪装
sudo iptables -t nat -A POSTROUTING -o ens33 -j MASQUERADE

# 放行 FORWARD 链:内网→外网 和 回程流量
sudo iptables -A FORWARD -i ens37 -o ens33 -j ACCEPT
sudo iptables -A FORWARD -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT

规则解释:

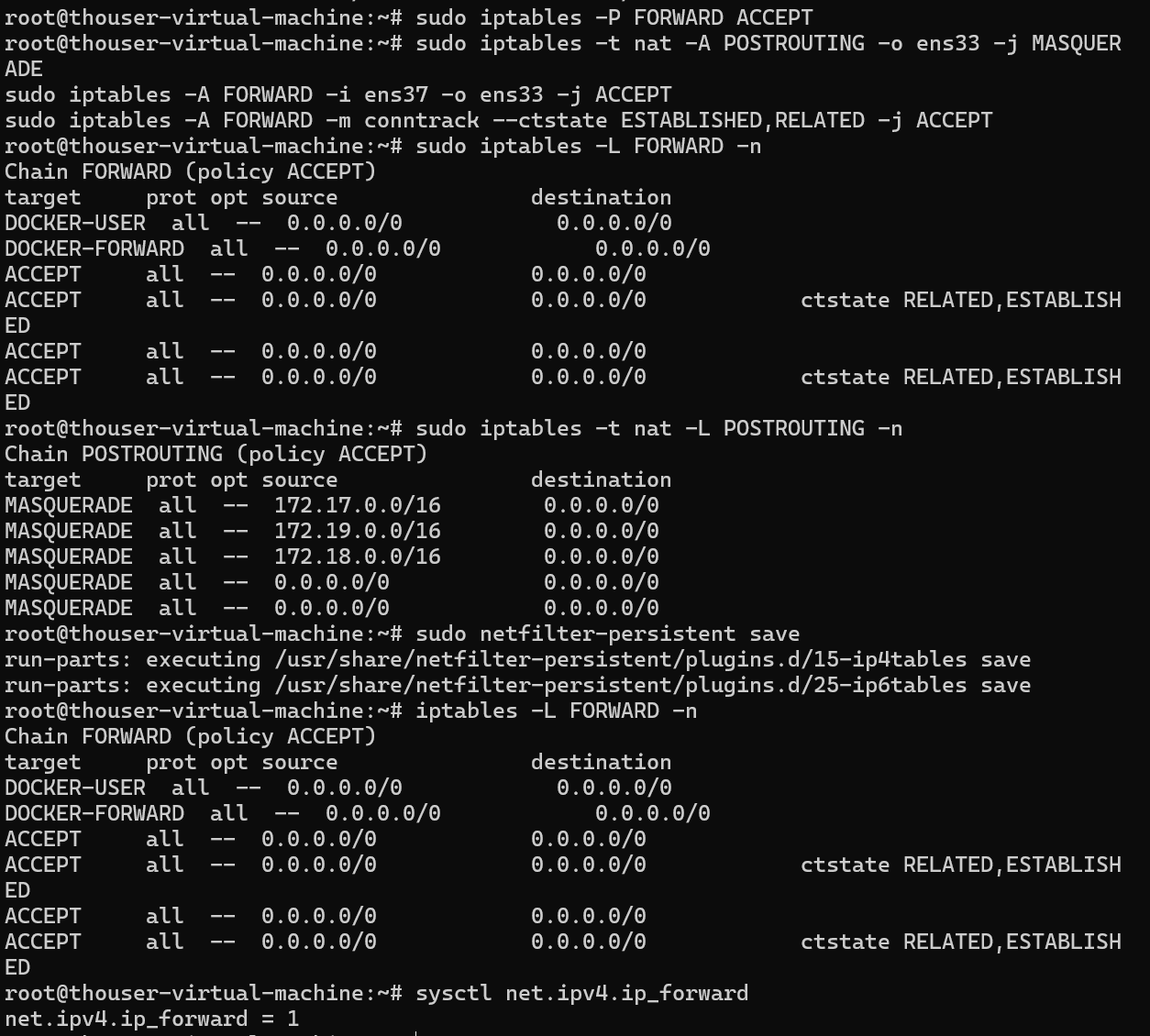

5. 【踩坑】Docker 会把 FORWARD 策略改成 DROP

现象:配完规则后,查 FORWARD 链发现:

sudo iptables -L FORWARD -n
# Chain FORWARD (policy DROP)   ← Docker 改的!
# target     prot opt source    destination
# DOCKER-USER  all  --  0.0.0.0/0  0.0.0.0/0
# DOCKER-FORWARD  all  --  0.0.0.0/0  0.0.0.0/0

原因:本机装了 Docker。Docker 安装后会往 iptables 注入自己的规则链(DOCKER-USER / DOCKER-FORWARD),并把 FORWARD 默认策略改成 DROP。策略 DROP 意味着所有转发流量默认丢弃,我们的转发必然失败。

解决:把 FORWARD 策略改回 ACCEPT:

sudo iptables -P FORWARD ACCEPT

生产环境不要这么干,应该用白名单规则精确放行,改全局策略会让 Docker 容器网络隔离变宽松。实验环境无所谓。

6. 保存规则(重启后生效)+ 关闭防火墙

sudo apt install -y iptables-persistent
sudo netfilter-persistent save
sudo ufw disable   # 实验阶段直接关闭,避免规则干扰

四、克隆 VM-B(客户端,克隆自 VM-A)

1. VMware 完整克隆

VMware 中:右键 VM-A → 管理 → 克隆 → 创建完整克隆(不要链接克隆,链接克隆与母机共享磁盘,后续独立改动受限)。克隆时 VM-A 需处于关机状态。

2. 克隆后、开机前:删除 NAT 网卡

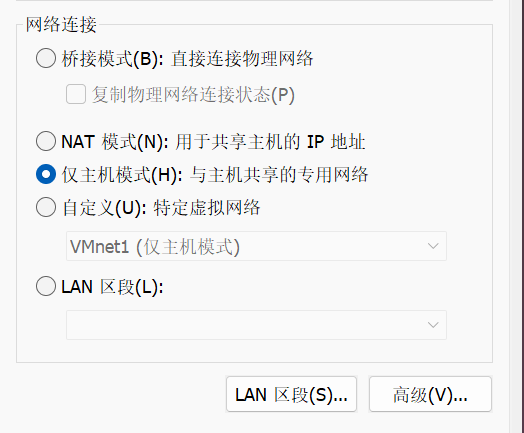

VM-A 是双网卡(NAT + host-only),克隆出来的 VM-B 默认也是双网卡。必须删掉 NAT 那张,只保留 host-only 模式——否则 VM-B 自己就能通过 VMware 的 NAT 上网,流量根本不会走 VM-A,转发实验是假的。

3. 开机后:确认克隆机状态,处理克隆遗留问题

判断是不是克隆机:看网卡 MAC。克隆时 VMware 会重新生成 MAC:

ip addr
# ens37 link/ether 00:0c:29:8e:a5:c1  ← 和母机(00:0c:29:a1:01:46)不同 → 确认是克隆机

【踩坑】克隆机 IP 和母机一模一样:克隆复制了母机的 netplan 配置,所以克隆机的 ens37 还是 192.168.239.1,和 VM-A 同网段冲突!必须改成 192.168.239.2。

克隆遗留处理:

# ① 改主机名,方便区分两台机器
sudo hostnamectl set-hostname vm-b

# ② 重新生成 SSH host key(克隆机与母机指纹完全相同,同网段会冲突)
sudo rm /etc/ssh/ssh_host_* && sudo ssh-keygen -A

# ③ 重置 machine-id(克隆机与母机相同,部分服务会异常)
sudo rm /etc/machine-id && sudo systemd-machine-id-setup

4. 【踩坑】Netplan 有两个配置文件,NetworkManager 接管网络

现象:ls /etc/netplan/ 显示两个文件:

00-installer-config.yaml        # 我们改的
01-network-manager-all.yaml     # renderer: NetworkManager,让 NM 接管所有网卡

只改 00 文件里的 addresses 但没写 routes,且 01 文件存在时,会出现:IP 改成功但默认路由不生效,ip route 里没有 default via。

解决:移走 01 文件,重写 00 文件,显式指定 networkd 渲染器并补齐 routes:

# ① 移走 NetworkManager 配置(VM-B 只有一块网卡,统一用 networkd 管最干净)
sudo mv /etc/netplan/01-network-manager-all.yaml /etc/netplan/01-network-manager-all.yaml.bak

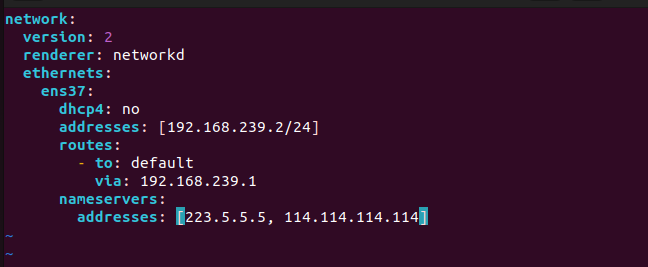

# ② 重写 00-installer-config.yaml
sudo nano /etc/netplan/00-installer-config.yaml

network:
  version: 2
  renderer: networkd
  ethernets:
    ens37:
      dhcp4: no
      addresses: [192.168.239.2/24]
      routes:
        - to: default
          via: 192.168.239.1
      nameservers:
        addresses: [223.5.5.5, 114.114.114.114]

# ③ 应用并验证
sudo netplan apply
ip route
# 应看到:default via 192.168.239.1 dev ens37 proto static

期间的 WARNING 解释(都无害):

• Permissions for /etc/netplan/... are too open → 顺手 chmod 600 即可
• Cannot call Open vSwitch: ovsdb-server.service is not running → 系统没装 OVS,无关
• systemd-networkd is not running, output will be incomplete → 之前是 NetworkManager 接管,首次切到 networkd 的过渡警告,它会自动硬重启 networkd

# 确保重启后 networkd 自启
sudo systemctl enable systemd-networkd

五、验证(重点)

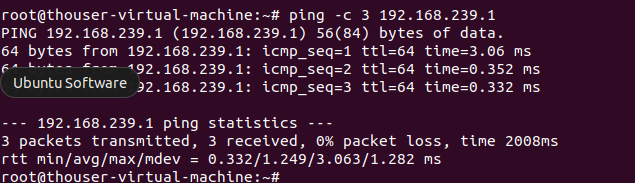

1. 内网互通

# VM-B 上执行
ping -c 3 192.168.239.1
# 64 bytes from 192.168.239.1: icmp_seq=1 ttl=128 time=0.402 ms  ← 通

2. 跨网段转发

# VM-B 上执行
ping -c 3 8.8.8.8

【踩坑】ICMP 测试结果会误导:

• 8.8.8.8(Google DNS):通但限流,3 个包可能只回 1-2 个,看着像"不稳定"
• 114.114.114.114(114 DNS):完全禁 ping,100% loss 但网络其实是通的
• 结论:判断转发是否成功,以 TCP 测试为准,不要用 ping:

# VM-B 上执行

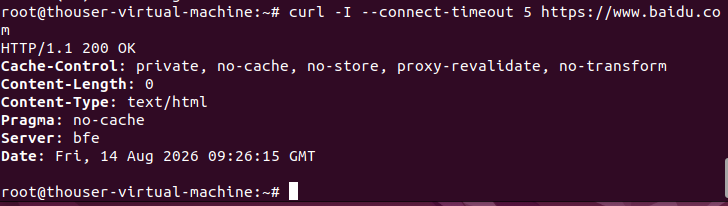

curl -I https://www.baidu.com
# HTTP/1.1 200 OK  ← 这才是转发成功的铁证(DNS 解析 + TCP 转发 + 回包全通)

3. 抓包确认流量经过 VM-A 外网口

VM-A 上开两个抓包窗口:

# 窗口1:看 VM-B 的包有没有进内网口
sudo tcpdump -i ens37 icmp

# 窗口2:看包有没有从外网口出去(注意源地址被伪装)
sudo tcpdump -i ens33 icmp

VM-B 上 ping 8.8.8.8,VM-A 上看到:

# ens37(内网口):
IP 192.168.239.2 > dns.google: ICMP echo request      ← VM-B 的请求进来
IP dns.google > 192.168.239.2: ICMP echo reply       ← 回包回来

# ens33(外网口):
IP 192.168.36.140 > dns.google: ICMP echo request     ← 源地址已伪装成 VM-A 的 IP!
IP dns.google > 192.168.36.140: ICMP echo reply

这就是转发链路完整的铁证:内网口进、外网口出、源地址被 MASQUERADE 伪装、回包原路返回。

4. 反向验证(证明是 iptables 的功劳,报告最有说服力的一步)

# VM-A 上删除 MASQUERADE 规则
sudo iptables -t nat -D POSTROUTING -o ens33 -j MASQUERADE

# VM-B 上 curl → 失败/超时(断网)
curl -I --connect-timeout 5 https://www.baidu.com

# VM-A 上加回规则
sudo iptables -t nat -A POSTROUTING -o ens33 -j MASQUERADE

# VM-B 上 curl → 恢复 200 OK
curl -I --connect-timeout 5 https://www.baidu.com

学习心得

1. VMware 的 VMnet8(NAT)本身就是一个现成的 SNAT 实现——宿主机对虚拟机做地址伪装。本实验相当于在 VM-A 上手动用 iptables 实现了一遍同样的机制,理解了 NAT 模式的底层原理
2. iptables 做转发三要素缺一不可:网关机开转发(sysctl)、放行 FORWARD 链、做 NAT 伪装。漏掉任何一环都转发不了
3. MASQUERADE vs SNAT:外网口 IP 是 DHCP 动态获取时用 MASQUERADE(自动取出口地址);固定 IP 时可用 SNAT --to-source <固定IP>,性能略好且日志里能看到真实内网源 IP
4. 克隆虚拟机 = 系统级复制,坑全在"一模一样"上:
   • 网卡配置一模一样 → 必须删多余的 NAT 网卡,否则克隆机直连外网,转发实验失去意义
   • IP 一模一样 → 同网段冲突,必须改 IP(判断是不是克隆机:看 MAC 是否与母机不同)
   • SSH host key、machine-id 一模一样 → 同网段指纹冲突、服务异常,必须重置
5. 装了 Docker 的机器做网关有隐藏坑:Docker 会把 FORWARD 默认策略改成 DROP,转发直接失败。先查 iptables -L FORWARD -n 的 policy,是 DROP 就 iptables -P FORWARD ACCEPT
6. netplan 双文件冲突:Ubuntu 桌面版默认带 01-network-manager-all.yaml(NetworkManager 接管),和手写配置打架会导致"IP 改了但路由不生效"。实验机直接移走该文件,统一用 networkd
7. 验证网络转发用 TCP 不用 ICMP:114.114.114.114 禁 ping、8.8.8.8 限流,ping 结果会误导判断;curl 返回 200 才是转发成功的铁证
8. 排查思路:先 ping 网关 确认内网通 → curl 外网 确认转发通 → 不通就用 tcpdump 分别抓内外网口,看包走到哪一步断了,逐层定位
9. 易踩坑:
   • netplan 语法错误会导致网络全断,先用 sudo netplan try 验证再 apply
   • iptables 规则重启即失,必须 netfilter-persistent save
   • 网卡名不是固定的,永远以 ip addr 实际输出为准
   • 网段不是固定的,永远以虚拟网络编辑器 + ip addr 实际为准
   • 克隆务必选"完整克隆",链接克隆和母机共享磁盘,后续不好独立操作
